O que é BIM?
Se você trabalha na indústria da construção civil com certeza já ouviu falar em BIM, certo? Vamos entender!
Por que contratar o BIM?
Segundo a pesquisa da FINEP/USP, as perdas de materiais de instalações oscilam entre 11% e 29%. Como as instalações equivalem a cerca de 12% à 18% do custo da obra, se adotarmos as médias, 20% e 15%, em uma obra de R$30 milhões, resultará em um custo de R$900.000,00 em perdas. O BIM reduz estas perdas a quase zero. E mesmo que ainda sejam de 5% ele vai gerar uma economia de R$600.000,00 nesta obra!
R$600.000,00
De economia na adoção do BIM, 5% do valor das instalações
BIM (Building Information Model)
BIM traz incontáveis benefícios para a indústria da construção. Independente da fase da obra (projeto, execução e manutenção), toda a cadeia tem suas vantagens.
O resultado é a aquisição de novos negócios, melhoria na gestão de tempo e de processos e aprimoramento da construção como um todo em todo o seu ciclo de vida.
“O alto custo da tecnologia BIM é uma barreira para a adoção do sistema em construtoras e incorporadoras, é preciso lembrar que a metodologia BIM é um investimento e não um custo. E mais investimento significa mais eficiência”
São estruturados planos de execução para atender os objetivos do projeto e suas expectativas com a utilização do processo seguindo os requisitos técnicos e normativos. Nessa etapa, também se define os usos e aplicações dos modelos, bem como as equipes onde são estabelecidos os procedimentos de colaboração para desenhar o fluxograma e marcos das atividades em BIM, determinando os procedimentos de controle de qualidade no modelo.
Nessa etapa, também é definido as dimensões de acordo com a proposta do empreendimento para que com isso seja entendido entre os envolvidos o que será extraído do modelo BIM (entregáveis).
O Plano de Execução BIM fornece ferramentas e análises técnicas e econômicas de decisões mais assertivas e precisas, de forma que mitiga riscos e reduz prazos e erros no empreendimento.
Concepção
Inicialmente e feito um levantamento dos requisitos dos projetos e informações como o NED (Nível de Evolução e Desenvolvimento igual a LOD – Level of Devolopment), procedimentos de colaborações entre os envolvidos, qual forma, frequência e formato.
As equipes de engenharia iniciam suas análises para otimização do empreendimento, bem como da tipologia dos sistemas de instalações, das técnicas construtivas, e das áreas técnicas como shafts para desenvolvimento dos trabalhos.
Tal atuação apoia o projeto arquitetônico desde o seu estudo preliminar, assegurando sua compatibilidade aos projetos de engenharia e às premissas estabelecidas, nesse processo são feitos briefings iniciais (cadernos técnicos da Proli engenharia) com reuniões de kick-off a qual estabelecemos premissas e definições com o cliente dando segurança e assertividade ao processo e otimização da comunicação e definindo um escopo entre as partes.
Todas as tomadas de decisões são sempre revalidadas com o cliente, incorporando o mesmo no processo do início ao fim do modelo.
Modelagem
Nessa etapa, é desenvolvido o dimensionamento e modelagem dos sistemas de engenharia, em permanente interação com as demais equipes envolvidas e o cliente para orientar as decisões visando sempre a melhor alternativa de projeto.

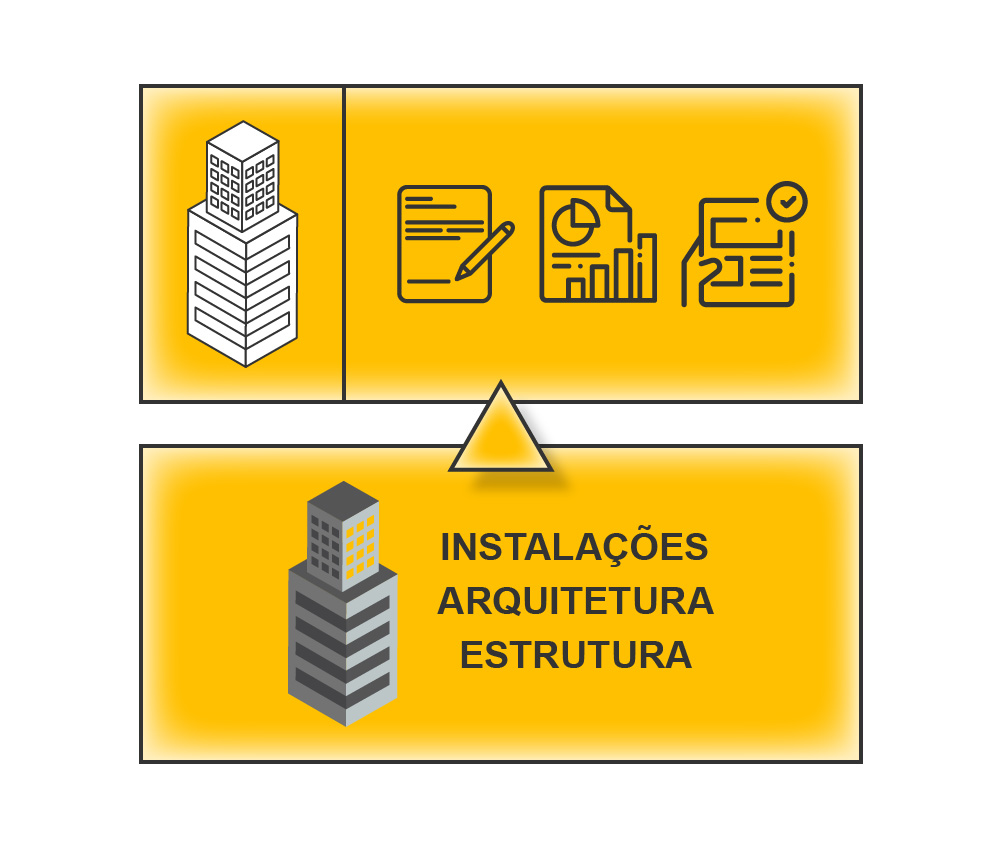

Em paralelo, é realizada a compatibilização periódica conforme disposto na concepção inicial dos elementos do modelo da edificação (sistemas de engenharia, arquitetura e estrutura) gerando e definindo os marcos para as sessões de clash detection, que auxiliam no planejamento para troca de modelos.
Nesse momento também é definido como será feito o intercâmbio das informações do modelo – BIM, que pode ser inteiramente trabalhado por cada disciplina em um único modelo depositado no local virtual do cliente, ou desenvolvido separadamente por cada disciplina, vinculando-as através de um link no modelo central integrado.
No decorrer dessa fase é possível ainda obter estimativas mais precisas dos custos e prazos de execução da obra, assim como analisar o planejamento da obra.
Documentação
Na etapa da documentação é realizado o planejamento de inserção e extração das informações dos modelos finais compatibilizados. São extraídas plantas baixas, cortes, vistas tridimensionais e demais detalhamentos gráficos necessários à plena compreensão dos projetos. São gerados memoriais descritivos e de cálculo para complementar as informações técnicas e, conforme a necessidade, a documentação para análise dos órgãos técnicos públicos.
Também é possível obter levantamentos quantitativos precisos de materiais e serviços para subsidiar a orçamentação da obra e o planejamento da sua execução.
A Proli por ser uma pioneira no desenvolvimento e tecnologias do processo BIM, tem como parceiros startups de tecnologias, onde juntos desenvolvem soluções que reformulem a nova era da construção civil.
Pensando nisso estamos desenvolvendo duas vertentes “QRCODE” e “Realidade aumentada”, para que essa tecnologia possa ser explorada no canteiro de obras. Acreditamos que essa metodologia não deve ficar limitada somente à equipe de projetos, pois o uso dela, permite a criação de QRCODES de áreas específicas conforme a demanda, mostrando em projeção virtual, desde os conflitos mais simples aos mais complexos, através de tabletes e celulares sanando de forma dinâmica, as possíveis duvidas que surgem na execução do projeto.

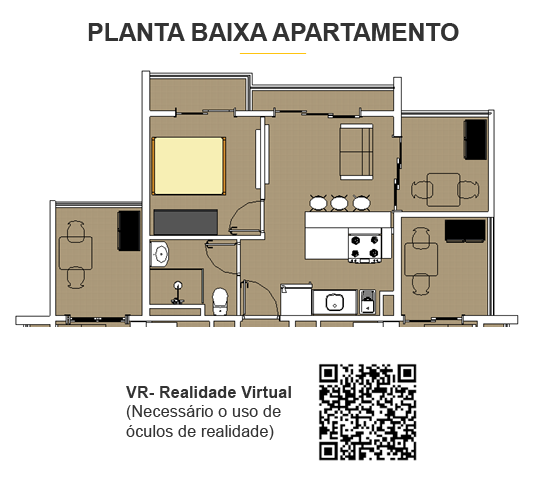

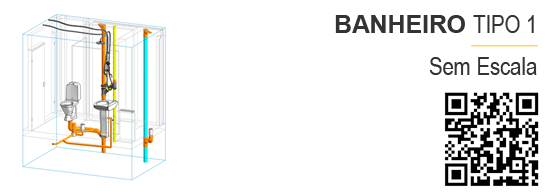

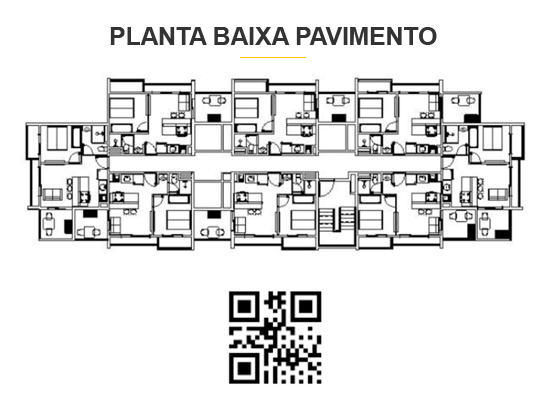

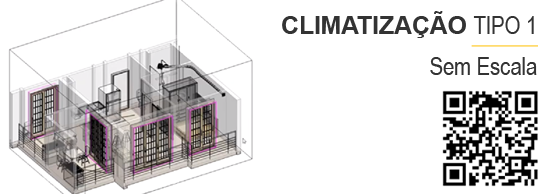

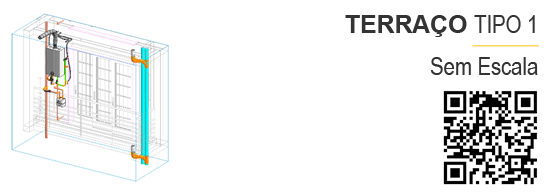

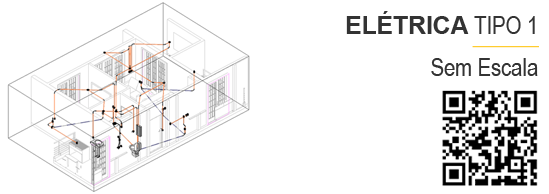

Veja alguns modelos com QRCODE
Como faço para visualizar os vídeos acima?

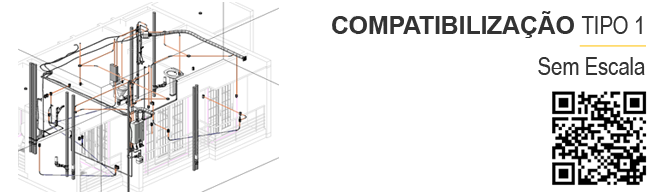

Compatibilização e solução de conflitos gerados no desenvolvimento dos projetos
Como faço para visualizar os vídeos acima?
Realidade aumentada
baixe o aplicativo AUGMENTECTURE
para Android e IOS e capture o QR CODE abaixo
Conheça as vantagens:
Reduzir erros na obra;
Melhorar a gestão do tempo e ajudar a cumprir prazos;
Testar soluções previamente de concepção e novas técnicas;
Integrar diferentes profissionais em uma única tecnologia de forma conjunta;
Facilitar a comunicação entre membros (Internos e Externos);
Diminuir o desperdício de materiais;
Ter todas as informações possíveis de diferentes estruturas em uma mesma plataforma;
Maximizar o Retorno sobre o Investimento (ROI) de projetos.
Podemos entender o BIM (Building Information Modelling), como “uma tecnologia de modelagem associada a um conjunto de processos para produzir, comunicar e analisar modelos de edificações”. Essa definição é dada por Chuck Eastman no seu livro intitulado BIM Handbook e é bastante aceita no mercado. Para ilustrar, podemos imaginar que tal tecnologia permite que a edificação seja totalmente construída virtualmente, permitindo visualizações de qualquer ângulo, extração de informações diversas e realização de simulações para assegurar o seu desempenho.A definição destaca a ideia de um “conjunto de processos”: dessa forma, é importante entender que a criação dessa “construção virtual” só será realizada de maneira satisfatória e objetiva se estiver alicerçada em processos estruturados, consolidados e documentados.
Conheça os benefícios:
Pré-construção para o proprietário
Conceito, viabilidade e benefícios no projeto;
Aumento da qualidade e do desempenho da construção.
Benefícios do Projeto
Visualização antecipada e mais precisa de um projeto;
Geração automática de baixo nível quando mudanças são feitas no projeto;
Geração de desenhos 2D precisos e consistentes em qualquer etapa do projeto;
Colaboração antecipada entre múltiplas disciplinas de projeto;
Verificação facilitada das intenções de projeto;
Extração de estimativas de custo durante a etapa do projeto;
Incrementação da eficiência energética e sustentabilidade.
Benefícios à construção e à fabricação
Sincronização de projeto e planejamento da construção;
Descoberta de erros de projetos e omissões antes da construção (detecção de interferências);
Reação rápida à problemas de projeto ou do canteiro;
Uso do modelo de projetos como base para componentes fabricados;
Melhor implementação e técnicas de construção enxuta;
Sincronização da aquisição de materiais com o projeto e a construção;
Melhor gerenciamento e operação das edificações;
Integração com os sistemas de operação e gerenciamento de facilidades.
“O setor de construção civil é o que menos investe em novas tecnologias, único setor que desenvolve processos digitais e após o processo de desenvolvimento, leva apenas o papel impresso para a obra.”
